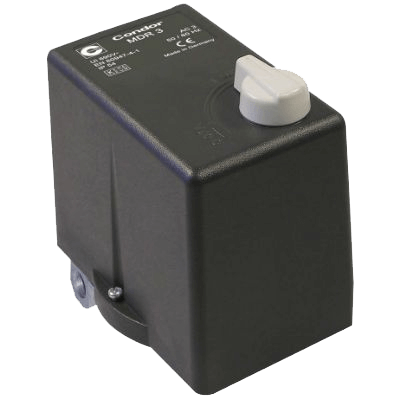

Прессостат MDR3/11 16А (380В)
Реле давления CONDOR MDR3/11 16А
- Для компрессоров на 380В
- Максимальная мощность: 6 кВт
- Максимальное давление отключения: 11 бар
Производство: Германия
Реле давления для компрессоров с одно и трёхфазным двигателем, оснащены разгрузочным клапаном для облегчения пуска компрессора и тепловым реле для защиты электродвигателя.
1) Крышка
2) Ручка включения/ выключения
3) Регулировка интервала между давлением выключения и включения
4) Регушировки давления выключения
5) Настройка теплового реле
6) Подключение доп. комплектующих
7) Присоединение к системе
8) Разгрузочный клапан
9) Стикер с обозначением контактной группы
10) Входы электрокабелей
МDR 3 настройка
Регулировка реле MDR 3 проводится при снятой крышке (1) в следующем порядке.
- Сжимая или разжимая винтом большую пружину (4), выставляем давление отключения.
- Сжимая или разжимая винтом малую пружину (3), выставляем интервал между давлением отключения и включения
- Провести настройку теплового реле на необходимую величины силы тока. Настройка проводится повтором регулировочного желтого колеса со шкалой (5)
